TOSOK:

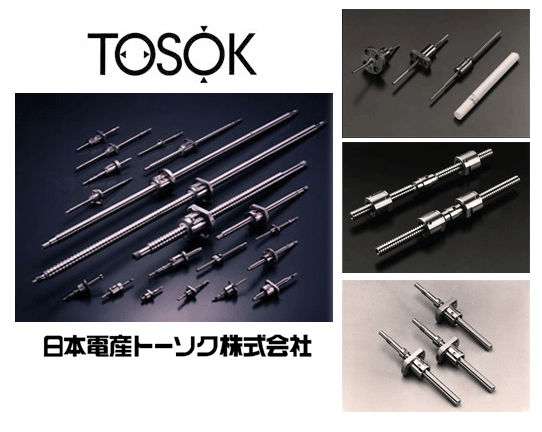

日本TOSOK高精密研磨級滾珠螺桿(Ballscrew),專研於自動化設備領域相關高階精密零組件、模組、儀器等等。



 主要規格
 軸直徑  φ3mm 至 25mm
 螺紋長度  最大 650 mm
 導程  1mm 至 25 mmm ( 螺旋角:最大25° )
 軸向間隙  Z:0 ( 無間隙 ) T:最大0.005mm  S:最大0.020mm N:最大0.050mm
 無間隙用預壓
 單螺帽  預壓用偏移導程、預壓用超大尺寸滾珠
 雙螺帽  預壓用調整墊
 ●如需要,可供應雙螺紋型滾珠螺桿及不銹鋼 (SUS440C SUS630 ) 滾珠螺桿。

 高精密研磨級滾珠螺桿規格簡介



 螺帽和軸向間隙的關係
 軸向間隙  Z(0)   T(5μm)   S(20μm)   N(50μm)
 S(單螺帽)  (○)    (○)     (○)       (○)
 W(雙螺帽)  (○)    -     -        -



 等級與軸向間隙的關係

等級

軸向間隙的表示符號



Z T S N

JIS

ISO

JIS

ISO

JIS

ISO

JIS

ISO

JIS

ISO

CO

COZ

COT

C1

G1

C1Z

G1Z

C1T

G1T

C3

G3

C3Z

G3Z

C3T

G3T

C3S

G3S

C5

G5

C5Z

G5Z

C5T

G5T

C5S

G5S

C5N

G5N

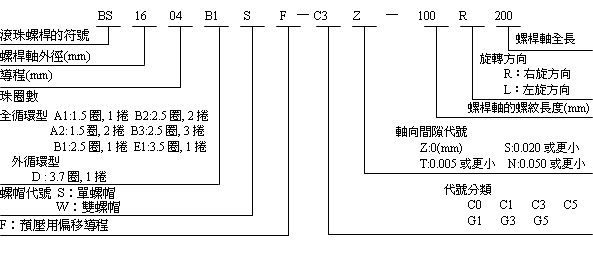

 TOSK高精度滾珠螺桿的代號
 為使我們能夠答覆您,您詢價或索取成本估算時請使用如下代號。 (註:該代號法只用於上述目的。)
